S13系列油浸式变压器（三级能效）

产品概述

本公司研发生产的S13系列全密封油浸式电力变压器具有低损耗、低噪音的优点，可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比，取消了储油柜,油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。



产品特点

• 变压器铁心采用进口冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁心进行绑扎，保证铁心的紧实度，降低噪音。
• 高低压绕组用无氧铜绕制，低压绕组500kVA及以下采用双层圆筒式结构，630kVA及以上采用双螺旋或螺旋结构，高压绕组采用多层圆筒式结构。
• 变压器联结组采用Dynll，减少谐波对电网的影响，提高供电质量。
• 变压器为全密封结构，延长使用寿命，免吊心，免维修。
• 实测噪音值低于标准。



执行标准

• GB 1094    电力变压器
• GB/T15164  油浸式电力变压器负载导则
• GB/T6451  三相油浸式电力变压器技术参数和要求
• GB 2536    变压器油
• GB 311.1    高压输变电设备的绝缘配合
• GB/T 501    电力变压器试验导则
• GB 10237    电力变压器绝缘水平和绝缘试验外绝缘的空气间隙
• DL/T572    变压器运行规程



使用条件

• 最高环境温度：+40
• 最低环境温度：-25
• 海拔高度：<l000m
• 月平均相对湿度：90*(20)
• 安装地点：安装在没有火灾、严重污秽、化学腐蚀及剧烈振动的场所，户内名户外。



技术参数

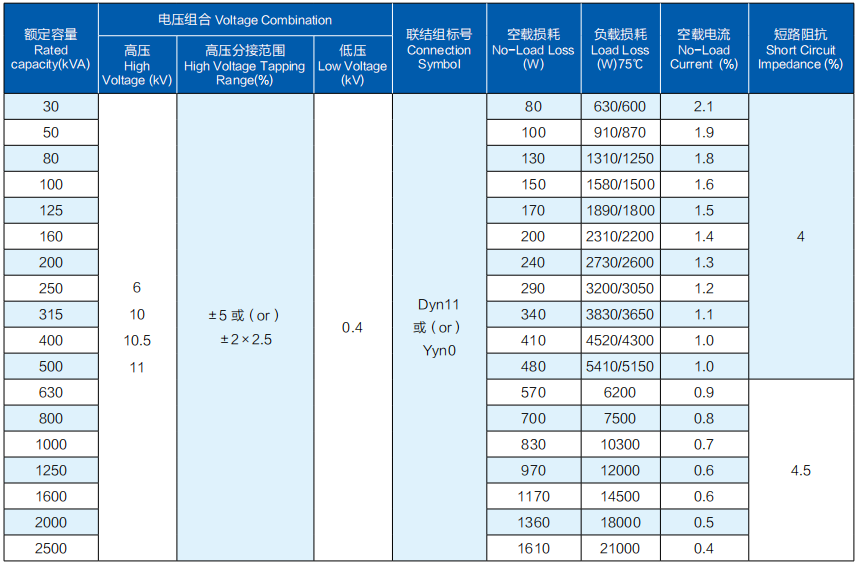

S13-M 型 10kV 三相全密封无励磁调压配电变压器技术数据

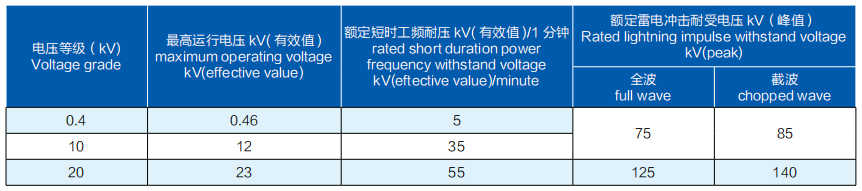

绝缘水平
